¿Relleno aleatorio o estructurado para mi sistema?

El aleatorio es más barato, tolera el ensuciamiento y se reemplaza con facilidad, pero distribuye peor. El estructurado rinde más por metro y da menos pérdida de carga, aunque es mucho menos tolerante al ensuciamiento: si el sistema forma crud, conviene el aleatorio.

¿Admite alimentación con sólidos?

No es su servicio. Los sólidos y el crud se acumulan en el lecho sin verse, y el primer síntoma es una inundación; se requiere filtración aguas arriba y, si el sistema forma crud, un diseño agitado.

Liquid-Liquid Separation (Solvent Extraction)

Columna de extracción empaquetada

Applicable industriesBattery Recycling Equipment Cobalt Processing Equipment Copper Processing Equipment Nickel Processing Equipment Rare Earth Processing Equipment

PriceOn request — quoted against your specification

Extracción en contracorriente sin agitador: 20 a 300 mm de diámetro exterior, vidrio borosilicato, PTFE, PP, SUS 316L o 304, con relleno aleatorio o estructurado.

Request a Quote

Built to order
Engineered against your feed assay and throughput
Bench & pilot tested
Sample testing before the flowsheet is frozen
Export documented
Pre-tested, skid-mounted, documented for customs
EN / ES / RU / AR
Technical support in four languages

SKU: packed-extraction-column Categories: Liquid-Liquid Separation (Solvent Extraction), Extraction Column

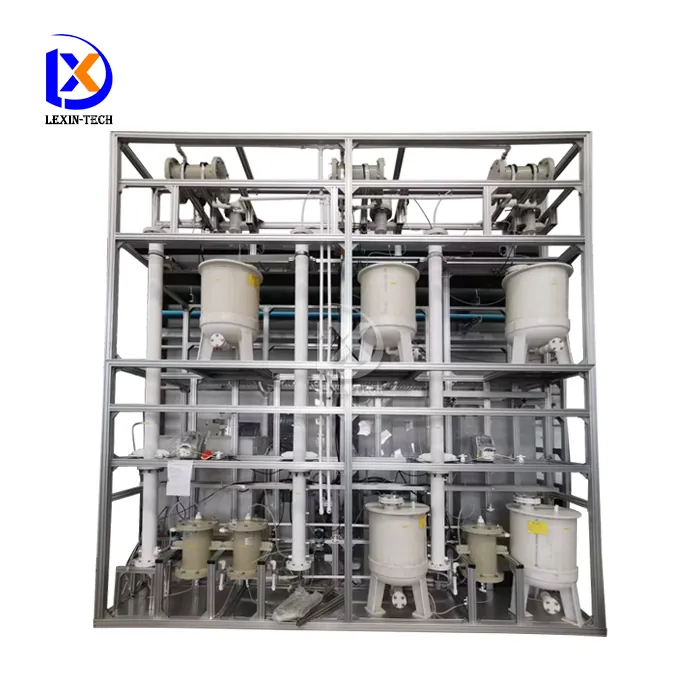

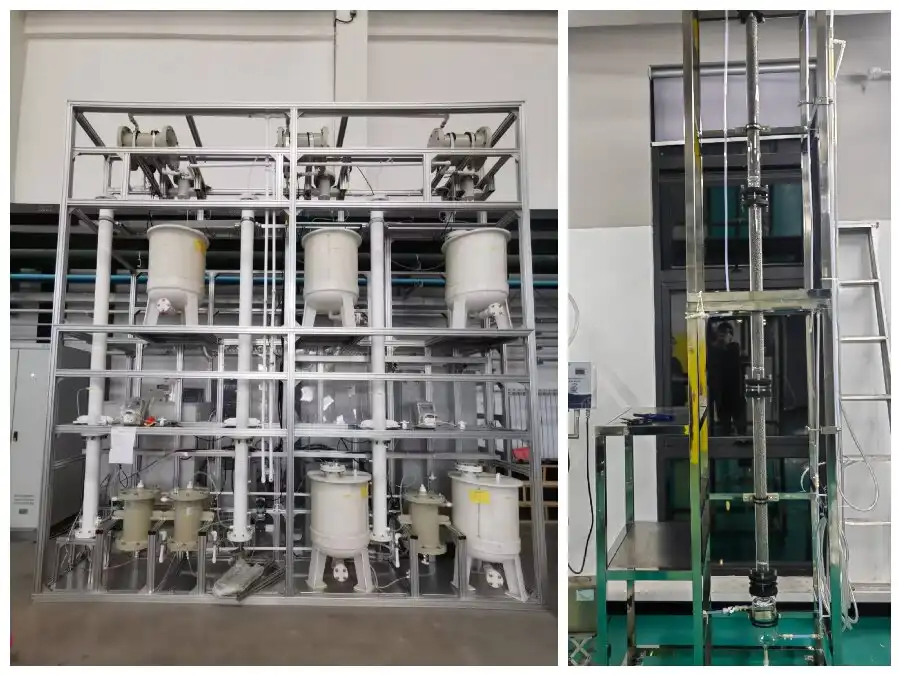

La columna de extracción empaquetada trabaja en contracorriente a través de un lecho de relleno, sin agitador: 20 a 300 mm de diámetro exterior, en vidrio borosilicato, PTFE, PP, SUS 316L o 304, con relleno aleatorio (Dixon, Raschig, Pall, Berl, Tri-Packs) o lámina corrugada.

Dónde encaja en el diagrama

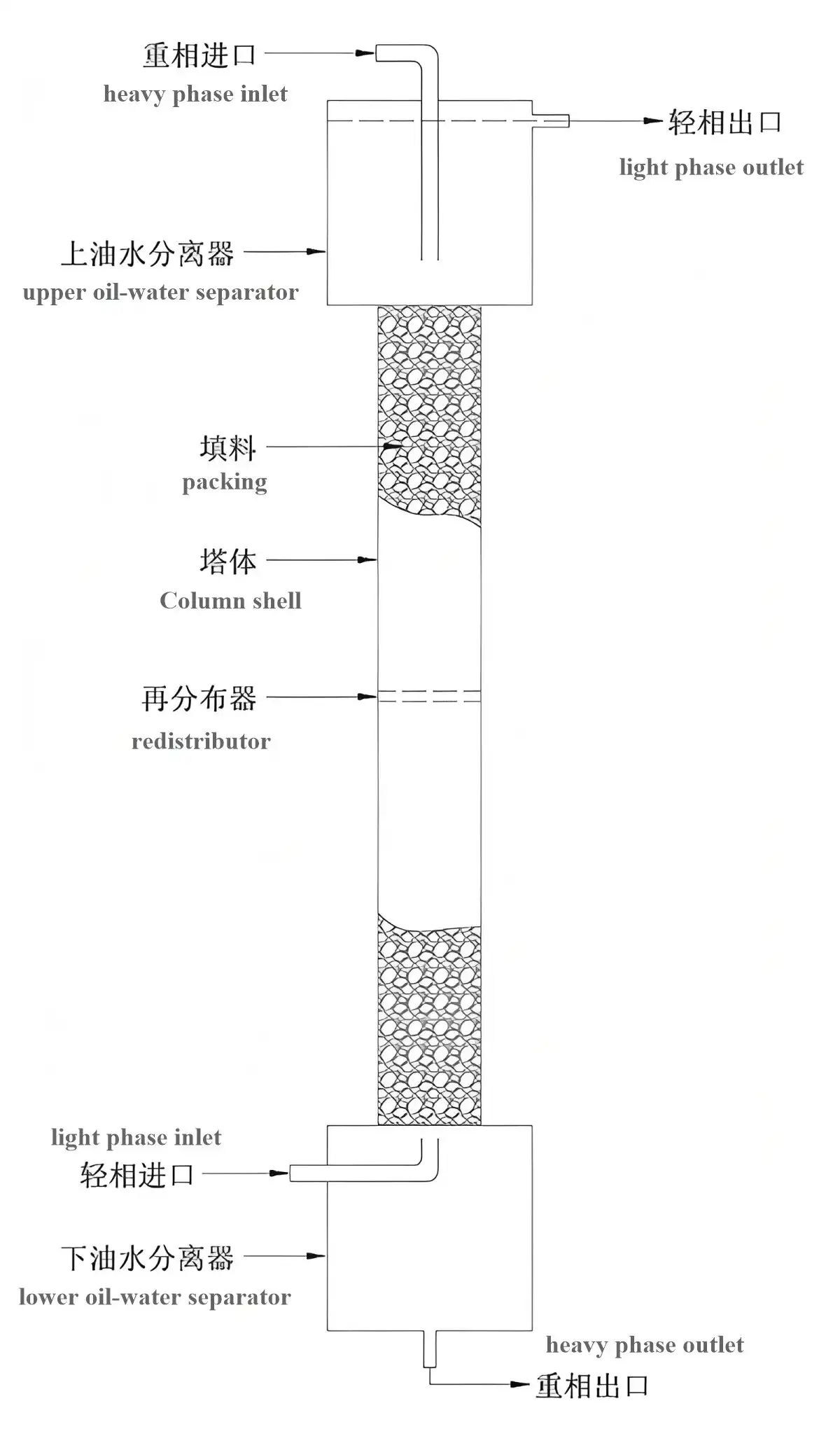

Reúne muchas etapas en contracorriente en una sola envolvente vertical: sin eje, agitador ni rodamientos en el proceso. Licor y orgánico se cruzan en el relleno y la transferencia ocurre en la superficie mojada.

Cómo leer la especificación

Diámetro 20–300 mm: vidrio pequeño para HETS, PP o inoxidable para piloto.
Material: vidrio para ver inundación e interfase, PTFE para química agresiva, PP para servicio ácido.
Relleno: el aleatorio tolera ensuciamiento; el estructurado rinde más por metro y menos carga.
Bastidor y control: acero recubierto, SUS304 o 316; gabinete antiexplosivo, panel, PLC o DCS.

Servicio típico

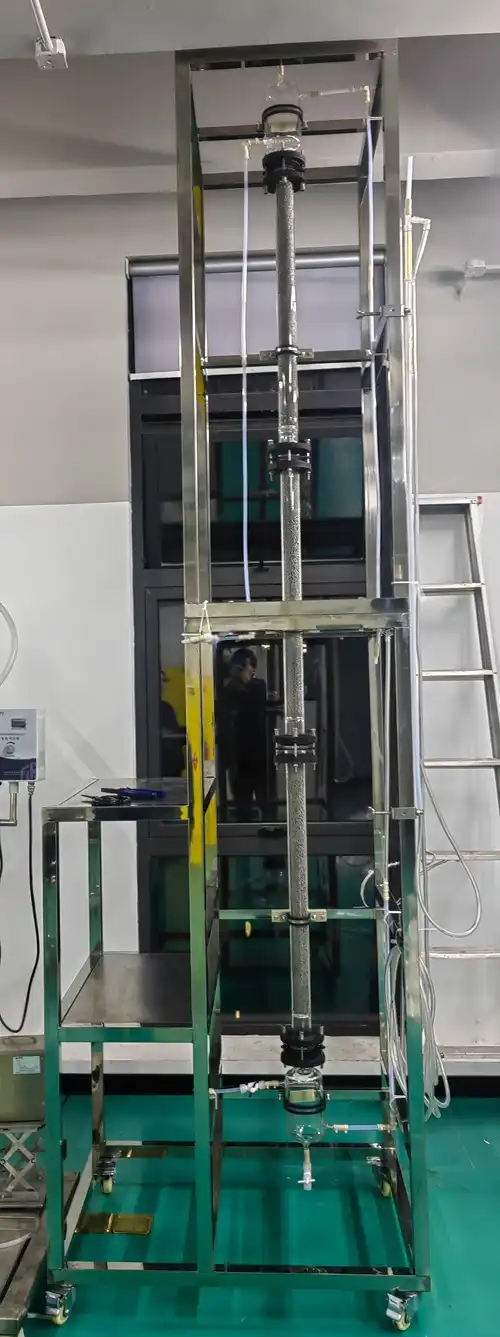

Extracción limpia con muchas etapas, sin emulsión: separación de metales de licores clarificados, recuperación de disolvente y lavados. El vidrio pequeño mide HETS y retromezcla.

Envíe la isoterma, la recuperación, la relación de caudales y los sólidos, y calculamos diámetro, relleno y altura.

Specifications

Diámetro exterior de la columna (mm)	20; 30; 40; 50; 60; 80; 100; 150; 200; 300
Material de la columna	Vidrio borosilicato de alta calidad / PTFE / PP / SUS 316L / SUS 304
Tipos de relleno	Relleno aleatorio (anillos Dixon, Tri-Packs, anillos Raschig, monturas Berl, anillos Pall, etc.), relleno estructurado (láminas corrugadas, etc.)
Material del bastidor	Acero al carbono con recubrimiento anticorrosivo / SUS 304 / SUS 316
Sistema de control	Gabinete de instrumentación antiexplosivo / Panel de control de uso general / Control PLC / Control DCS

Values are the documented specifications for this model. Final dimensions are confirmed on the approved drawing before production.
