¿Por qué elegir un RDC y no una columna de turbina?

Porque la geometría de discos y anillos reparte la energía a lo largo de la columna en lugar de concentrarla, lo que da menos cizallamiento y más margen de caudal. Es la opción para alimentación sucia o sistemas que emulsionan.

¿Cómo se define el número de etapas?

Se calcula a partir de la isoterma y del objetivo de recuperación, no se toma de un catálogo. Conviene contar con un número mayor que en una batería de mezclador-sedimentador para la misma separación.

Liquid-Liquid Separation (Solvent Extraction)

Contactor de discos rotatorios (RDC)

Applicable industriesBattery Recycling Equipment Cobalt Processing Equipment Copper Processing Equipment Nickel Processing Equipment Rare Earth Processing Equipment

PriceOn request — quoted against your specification

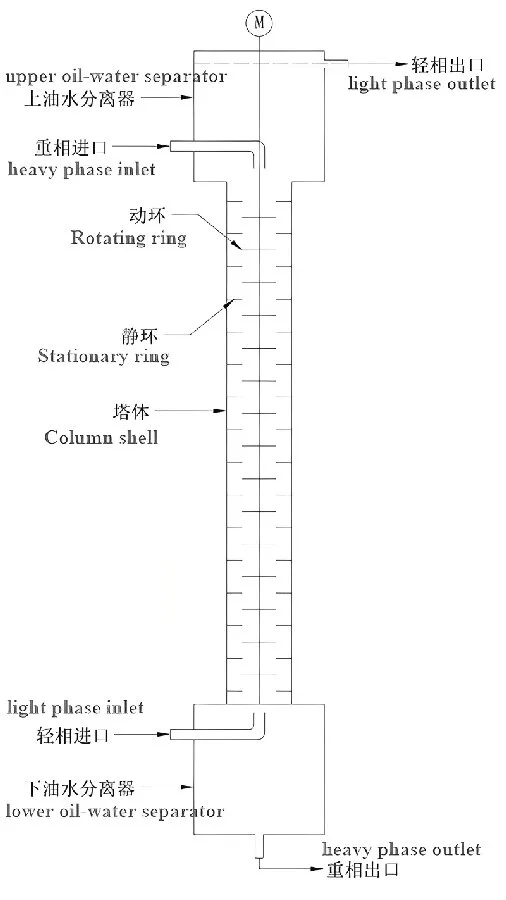

Columna de extracción agitada por discos sobre eje central, con anillos fijos entre compartimentos: 20 a 200 mm de diámetro, vidrio, PTFE, PP, SUS 316L o 304.

Request a Quote

Built to order
Engineered against your feed assay and throughput
Bench & pilot tested
Sample testing before the flowsheet is frozen
Export documented
Pre-tested, skid-mounted, documented for customs
EN / ES / RU / AR
Technical support in four languages

SKU: rotating-disc-contactor Categories: Liquid-Liquid Separation (Solvent Extraction), Extraction Column

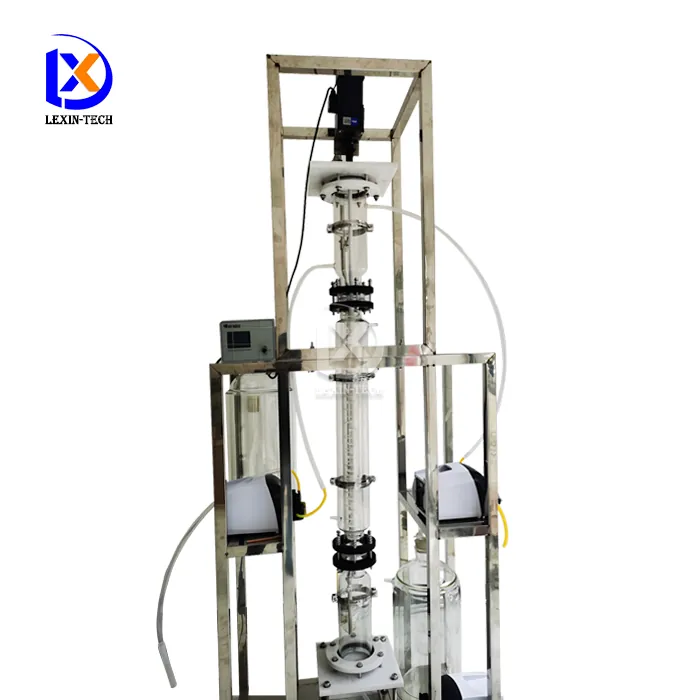

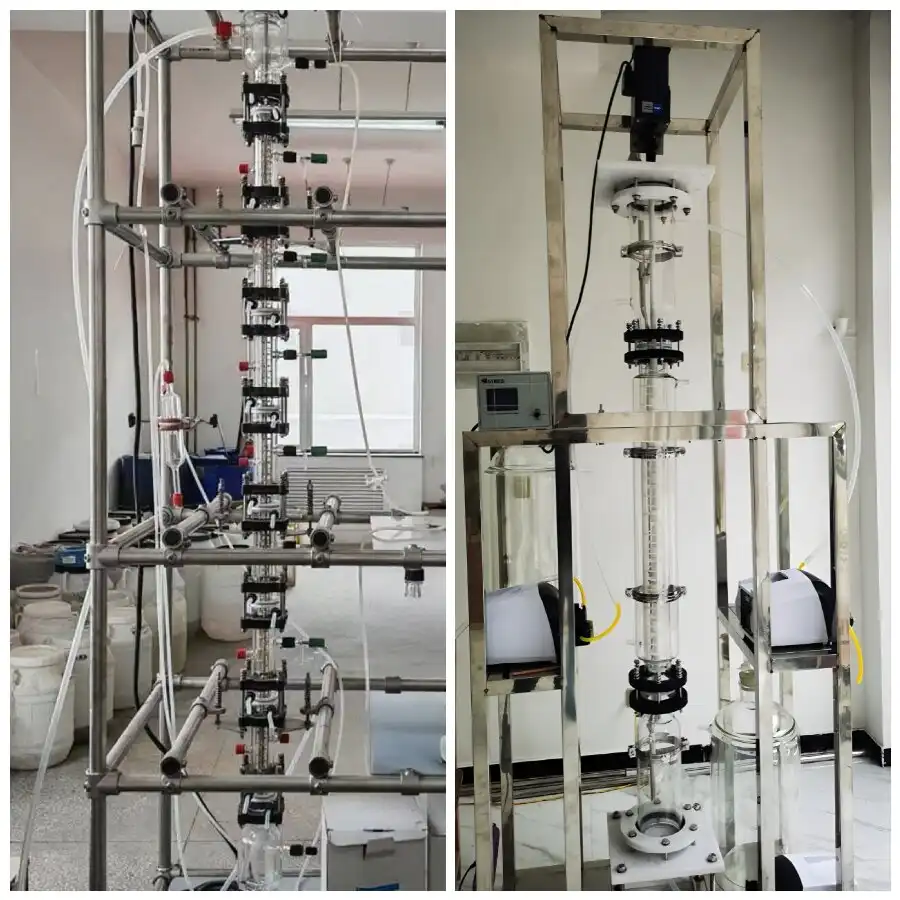

El contactor de discos rotatorios (RDC) es una columna de extracción agitada por discos sobre un eje central, con anillos fijos entre compartimentos: diámetro de 20 a 200 mm, en vidrio borosilicato, PTFE, PP, SUS 316L o 304, con etapas calculadas para su sistema.

Dónde encaja en el diagrama

Es la columna que se elige cuando el sistema es difícil: muchas etapas teóricas en una envolvente vertical, con bajo cizallamiento y ventana amplia, lo que necesita una alimentación sucia o un sistema que emulsiona.

Cómo leer la especificación

Diámetro 20–200 mm: termina bajo los 300 mm de la columna de turbina: el RDC es para servicio difícil.
Etapas calculadas: salen de la isoterma y del objetivo de recuperación, no de catálogo.
Material: vidrio para ver los discos y la interfase, PTFE para química agresiva, inoxidable para limpio.
Bastidor y control: acero recubierto, SUS304 o 316; gabinete antiexplosivo, panel, PLC o DCS.

Servicio típico

Sistemas que emulsionan en un mezclador-sedimentador, alimentaciones con finos que formarían crud y servicios con caudales variables sin perder eficiencia.

Envíe la isoterma, el objetivo de recuperación, la relación de caudales y los sólidos, y calculamos etapas, diámetro y discos.

Specifications

Diámetro exterior de la columna (mm)	20; 30; 40; 50; 60; 80; 100; 150; 200
Número de etapas de extracción	Calculado según las propiedades del material
Material de la columna	Vidrio borosilicato de alta calidad / PTFE / PP / SUS 316L / SUS 304
Material del bastidor	Acero al carbono con recubrimiento anticorrosivo / SUS 304 / SUS 316
Sistema de control	Gabinete de instrumentación antiexplosivo / Panel de control de uso general / Control PLC / Control DCS

Values are the documented specifications for this model. Final dimensions are confirmed on the approved drawing before production.
