Mezclador-sedimentador de escala piloto

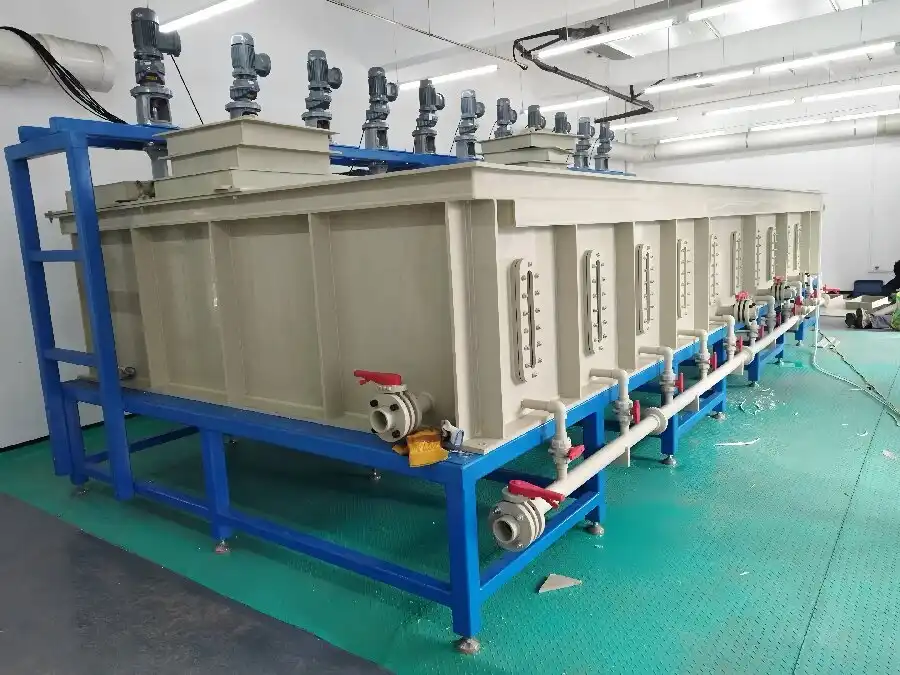

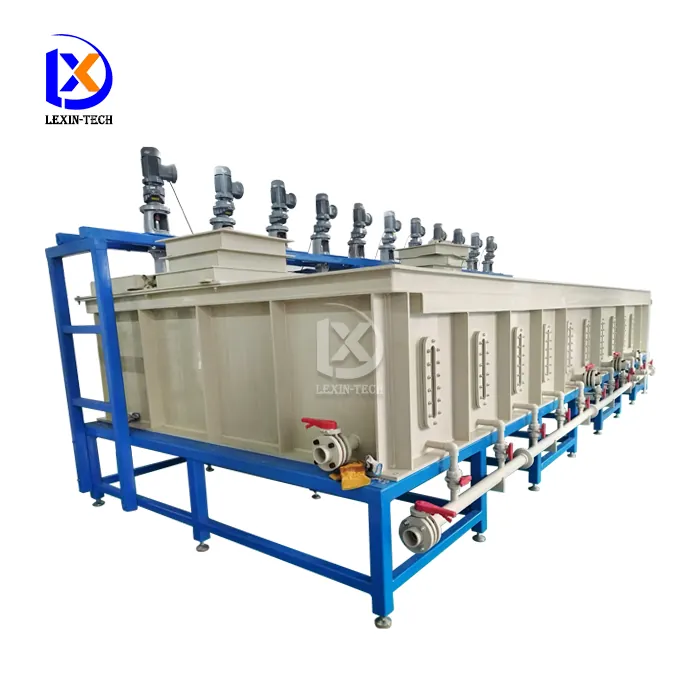

Mezclador-sedimentador de escala piloto con 15, 20, 30, 40, 50, 60, 80 o 100 L de volumen efectivo de mezclador, relación mezclador/sedimentador de 1:3 o 1:4, soldado por gas caliente en PVC, PP o PPH sobre plataforma de acero al carbono con recubrimiento.

Dónde encaja en el diagrama de flujo

Es el paso entre una batería de laboratorio que demuestra la química y una planta que debe producir metal. Con 15 a 100 L por etapa, una batería multietapa opera de forma continua durante semanas, produce suficiente orgánico cargado y refinado para los ensayos posteriores y expone los problemas que solo aparecen a escala: pulsaciones de bomba, acumulación de crud, control de interfase y un comportamiento de sedimentación que cambia al crecer la geometría.

Qué cambia al escalar

Dos cosas, y solo una es geométrica. La obvia es que crece el área del sedimentador, que es lo que fija el caudal para una velocidad de sedimentación dada. La menos obvia es que la intensidad de mezcla no escala linealmente: la misma velocidad de impulsor que dispersa magníficamente en un mezclador de 1 L cizalla en exceso uno de 100 L. Las unidades piloto se especifican con velocidad variable exactamente por esto: se ajusta la dispersión en el volumen que se opera, no en el que se ensayó.

Cómo leer la especificación

• Volumen efectivo 15–100 L: por etapa. Un piloto de SX de cobre de cinco etapas a 50 L por etapa es un skid considerable; planifique superficie y cubeto antes que el volumen.
• Relación 1:3 o 1:4: a esta escala el sedimentador domina la huella y es la pieza que decide si la batería se inunda al caudal de diseño.
• Materiales PVC, PP, PPH: PVC para servicio ácido a temperatura ambiente y coste mínimo, PP como opción general y PPH cuando el servicio es caliente o la especificación es estricta.
• Fabricación por soldadura de gas caliente: reparable en obra, lo que importa en un skid que se modificará durante la puesta en marcha.
• Plataforma de acero al carbono con recubrimiento: a esta escala el bastidor es un elemento estructural que soporta cientos de kilos de licor por etapa.
• Control: mandos por etapa o pantalla táctil integrada; en una batería multietapa la pantalla se paga sola en repetibilidad.

Servicio típico

Campañas piloto continuas multietapa que producen orgánico cargado, refinado y licor de reextracción para ensayos posteriores; estudios hidráulicos para encontrar el punto de inundación de una batería; y las investigaciones de crud y arrastre que ninguna unidad de laboratorio reproduce.

Diseñe la batería, no la etapa

El error a esta escala es pedir etapas de una en una. Una batería necesita bombas compensadas, plataforma común, tubería entre etapas que drene y una filosofía de control de interfase. Envíe el diagrama de flujo y el número de etapas, y trazamos la batería antes de cotizar las etapas — que es también la razón para fijar primero la escala de laboratorio en una unidad de laboratorio.

Envíenos el diagrama de flujo, los caudales, el número de etapas y el análisis del licor, y confirmamos volúmenes, materiales y disposición de plataforma.
